锅炉改造项目环境影响报告表

 中澳橡胶欢迎您！

河北中澳橡胶有限公司位于博野县橡胶工业园区内，年生产橡胶机带60万平方米。该企业于2013年4月委托环评单位编制了《河北中澳橡胶有限公司输送带生产线建设项目环境影响报告表》，2013年7月《河北中澳橡胶有限公司输送带生产线建设项目环境影响报告表》通过博野县环保局审批（博环书[2013]23号，见附件2），2016年4月通过博野县环保局验收（博环验[2016]07号，见附件3）。根据《博野县2016年度生产经营性燃煤锅炉拆除和替代改造工作方案》，企业现有燃煤锅炉已列入2017年博野县燃煤锅炉淘汰改造计划，从节能减排和环保管理要求考虑，本项目将现有2台2t/h燃煤锅炉（一用一备）淘汰，新建1台YQW-930 Q（1.3t/h）的燃气锅炉。经现场踏勘，厂区内燃煤锅炉已拆除完毕。

根据《中华人民共和国环境影响评价法》、国务院253号令《建设项目环境保护管理条例》、中华人民共和国环境保护部令第33号《建设项目环境影响评价分类管理名录》的有关规定，本项目需办理环评手续，编制环境影响报告表。为此，河北中澳橡胶有限公司委托河北水美环保科技股份有限公司承担本项目的环境影响评价工作。我单位接到委托后，立即组织技术人员赴现场对项目厂址及周边环境进行了现场踏勘，搜集了与本项目有关的技术资料和有关文件，编制完成了《河北中澳橡胶有限公司煤改气项目环境影响报告表》。
（1）建设地点及周边关系
技改项目位于博野县橡胶工业区内，厂址中心坐为东经115°29′16.8″，北纬38°27′48.2″。河北中澳橡胶有限公司东侧为企业，西侧为道路，南侧为定河公路、北侧为农田。技改项目位于厂区西南部，其西侧为厂区边界，东侧为厂区空地，南侧为成型硫化车间、北侧为库房、炼胶车间及综合生产车间。距离本项目最近的敏感点为项目西南侧730m处的博阳花园小区。
项目地理位置见附图1，周边关系见附图2。
（2）建设内容及建设规模
企业现有燃煤锅炉房位于厂区西南部，占地面积和建筑面积均为50m²，内有2t/h的燃煤锅炉2台（一用一备），用于生产和冬季办公取暖供热。
本次改造项目，利用现有锅炉房，拆除原有燃煤锅炉，新建燃气锅炉，安装YQW-930 Q（1.3t/h）的燃气锅炉1台，为生产和生活区进行供热。
现有项目燃煤量为300t/a，根据煤的热值及天然气热值进行核算，技改后天然气消耗量为24.8万m³/a，锅炉每小时耗天然气量约为87m³，技改后燃气锅炉运行时间约为9.5h/d（2850h/a）。
（3）原辅材料及能源消耗
-fareast-language:ZH-CN;mso-bidi-language: AR-SA'>1.3t/h）的燃气锅炉。经现场踏勘，厂区内燃煤锅炉已拆除完毕。

技改项目主要原材料及能源消耗情况见表1。
表1    项目原辅材料及能源消耗一览表

（4）主要设备
本技改项目主要生产设备见表2。
表2    技改项目主要生产设备一览表

（5）公用工程
1）给排水
①给水
本项目用水由自备水井提供，为锅炉补水，用水量为1.1m³/d（330m³/a），能够满足项目需求。
②排水
本项目废水为软水制备系统排水，排放量为0.2m³/d（60m³/a），用于厂区泼洒抑尘，不外排。

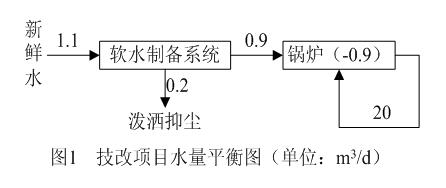

本项目用水量平衡图见图1。




(2）供电工程
本项目用电依托现有工程，由博野县供电局供给。
3）供气工程
本项目燃气由博野县奥德燃气有限公司提供，已签订供气协议（见附件6），天然气主要成分见表3。

表3  天然气组分一览表   单位%

（6）劳动定员与生产时制
本技改项目完成后，需要工作人员2人，由现有工作人员内部调配，不新增劳动定员；工作制度为年工作300天，每天生产24小时；锅炉运行时间为9.5h/d（2850h/a）。
（7）建设性质及建设阶段
本项目属于技改项目，现已改造完成。


与本项目有关的原有污染情况及主要环境问题：
与本项目有关的原有污染情况
根据原环评和批复、验收报告以及排污许可证监测报告，该项目污染物产生情况如下：
（1）废气
现有项目耗煤300t/a，烟气量为450万m³/a。根据原有环评及验收监测报告，废气经水浴除尘器（加碱）处理后，颗粒物、SO₂、排放浓度分别为160mg/m³、682.4mg/m³，符合《锅炉大气污染物排放标准》（GB13271-2014）。NO_X排放浓度为380mg/m³，达到《燃煤锅炉氮氧化物排放标准》（DB13/2170-2015）表1标准。现有项目锅炉烟气污染物排放量分别为：颗粒物0.72t/a、SO₂3.07t/a、NO_X0.882t/a。
（2）噪声
根据企业验收监测报告，各厂界噪声值分别为：昼间：东厂界62.3dB（A），北厂界60.4dB（A），西厂界62.9dB（A），南厂界63.4dB（A）；夜间：东厂界51.2dB（A），北厂界53.2dB（A），西厂界53.0dB（A），南厂界54.4dB（A）。南厂界噪声达到《工业企业厂界环境噪声排放标准》（GB12348—2008）4类标准，其余厂界均达到《工业企业厂界环境噪声排放标准》（GB12348—2008）3类标准。
（3）固废
现有工程主要为锅炉炉渣、除尘灰，全部妥善处置。
（4）总量控制指标
现有项目总量控制指标为：烟尘：0.72t/a；SO₂：3.07t/a；NO_X：0.882t/a。

建设项目所在地自然环境社会环境简况

自然环境简况（地形、地貌、地质、气候、气象、水文、植被、生物多样性等）：
（1）地理位置：博野县隶属于河北省保定市，地处河北中部，保定市南部东，黑龙港流域北端。东与蠡县交界，西与安国市毗邻，北与清苑县接壤，南与衡水市的安平县、饶阳县相连。朔州至黄骅港铁路（简称朔黄铁路）呈东西方向穿境而过。
河北中澳橡胶有限公司位于博野县橡胶工业园区内，厂址中心坐为东经115°29′16.8″，北纬38°27′48.2″。河北中澳橡胶有限公司东侧为企业，西侧为道路，南侧为定河公路、北侧为农田。本项目位于厂区西南部，其西侧为厂区边界，东侧为厂区空地，南侧为成型硫化车间、北侧为库房、炼胶车间及综合生产车间。距离本项目最近的敏感点为项目西南侧730m处的博阳花园小区。项目地理位置见附图1，周边关系示意图见附图2。
项目周围无其他自然保护区、风景名胜区、生态功能保护区、文物保护地等环境敏感区。
（2）地形地貌：博野县地貌的形成，经历了地球内外应力的漫长作用，形成了典型的山前洪积冲积平原。博野县地势平缓开阔。地表由西北向东南缓慢倾斜。经多年农田基本建设，地表较平整。本项目所在区域地势平坦。
（3）气候气象：河北省博野县境属温带季风气候区，温湿差异较大，四季分明，春季气温回升快，夏季降水集中，高温多湿，秋季光照条件好，年平均日照指数2750.8小时，无霜期平均189天，年降雨量一般为550-650mm，日平均温度11.8℃，零度以上积温4710℃，10℃以上积温4326℃，持续205天。
（4）地表水：河北省博野县平均海拔19-29m，境内以潴泷河为主的5条河渠横贯东西。本县大部分耕地为壤土，西部分布部分沙壤土。该县水利条件较好，地下水资源丰富，静水位埋深20.36m，年平均供给量为5700万立方米。现有机井4670眼，水浇地面积达98%以上。地表水资源主要靠沙河干渠输给供应，年均供给量233万立方米。
（5）水文地质：博野县地质构造处于冀中拗陷西南部，基底构造以断裂为主，中生代因燕山运动，产生振荡式沉降，形成了断陷盆地构造和阶梯状断裂构造，中生代后期新生代初期仍处于下降为主的阶段，不仅沉积了巨厚的第三系，湖、河沉积物相继发育有第西系沉积物。
本区地层基底与盖层均埋藏较深，对水文地质条件影响不太大。全市处于山前冲积扇前缘，基本上属于滹沱河冲积扇，地层结构有不同时期所形成的冲积扇，迭加出现，有一定的继承性，但也有差异，其第四系地层总厚度达500-600m。含水量变少，水质变差，在垂直分布上，自上而下，颗粒变粗，层数减少，单层厚度增大，水头升高，水质变好。
地下水流向由西北向东南方向，水化学类型以重碳酸钙型水为主，其次为重碳酸硫酸钙镁型水。地下水主要来源于大气降水入渗和地下径流的侧向补给，其次为地表水入渗和人工灌溉水的回归补给。
第四系含水层按其特征分为四个含水组:
第1含水组：为全新统〈Q4〉，属于浅部潜水，深度0-70m，地下水埋深(2000年3月)21-33m，岩性自西向东为粗沙含砾石及渐变到含中细沙，厚度由40-10m，单层厚度由16-2.5m，常见2-6层，单位涌水量40-10m³/(h•m)，水化学类型为重碳酸钠钙－重碳酸钠镁型水，矿化度为0.5-1.0g/L。
第Ⅱ含水组：为上更新统〈Q3〉，属于深度微承压含水组，深度70-140m，沙层由西往东为50-15m，大部分为30-20m，层数为4-6层，单层厚度为23-20m，单位涌水量平均20m³/(h•m)。水化学类型由重碳酸钙镁型渐变重碳酸钙型水，矿化度为0.3-0.8g/L，水温12-16℃，该层与上层相比，单层厚度大，分布连续，水头高，水质好。
第Ⅰ、Ⅱ两含水组是目前主要开采层，水力联系由于开采井的增加而更为密切，其补给条件较好，主要来源是；降水入渗、河渠入渗、田间回归和地下侧向径流等。
第Ⅲ含水组：为中更新统〈Q2〉，深度140-350m，从钻孔剖面看，沙层为中粗－中细沙，厚度40-20m，单层厚度大者达17.4m，水头较上两组高，单位涌水量26m³/(h•m)，水化学类型为重碳酸钠镁钙型水，矿化度为0.3-0.5g/L。水温19-20℃，该含水组补给来源困难，不宜轻易开采。
第Ⅳ含水组：为下更新统〈Q1〉，深度大于350m，以中粗沙为主，夹较多的中细和细沙，一般6-10层，单层厚度5-20m，因补给条件差，沙粒细，富水性较上部差，不宜开采。
博野土壤分为3个土类、6个亚类、13个土属、36个土种。境内野生植物主要有灌木类、草本类等，资源丰富，共有乔本科、菊科等31个科，90种。野生动植物主要有脊椎动物哺乳类、爬行类、鱼类、节肢动物昆虫类等。区内没有珍惜濒危动植物分布。


社会环境简况（社会经济结构、教育、文化、文物保护等）：
1.社会环境简介
博野县地处冀中平原腹地，河北中部，保定市南部，北距保定50公里，西南距石家庄100公里，北距北京200公里。全县总面积331平方公里，辖3镇4乡133个行政村、4个社区，总人口25.6万人。
保定博野县是传统农业县，农、林、牧、副、渔五业俱全。瓜、果、菜、肉、禽、奶和副食加工兴旺发达，是河北省重要的粮、棉、油产区，优质棉生产基地县。
博野县已初步形成了以胶带、有色金属加工、食品、化工、轻纺、机械制造六个行业为主体，门类比较齐全的地方工业体系，乡镇企业发展迅猛，已成为县域经济的支柱。
全县现有学校88所，其中小学76所，初中9所，高中1所，职教中心、进修学校、特教学校各1所。全县各级各类学校在校生30326人，职教工1589人。
本项目所在地附近无国家规定的文物保护单位、风景名胜区、革命历史古迹、集中式地下水水源地等特殊保护单位。
2、博野县经济开发区控制性详细规划
博野县人民政府于2011年7月委托中国地质科学院水文地质环境研究所和保定市益达环境工程技术有限公司共同编制完成了《博野县经济开发区规划环境影响报告书》，该报告书已于2012年9月通过保定市环境保护局审查。
（1）规划范围
博野县经济开发区位于博野县城东部和东南部，规划分为四个园区，分别为都市产业园区、橡胶工业园区、城南工业园区和经济开发区南区。规划用地分为两部分，地块一（橡胶工业园区、城南工业园区和都市产业园区）的四至用地范围为北至屯庄路，南至朔黄铁路，东边以橡胶工业园东路、张岳路、工业区一街为限，西边以兴旺街、博程街、朝阳街为界，呈“Z”字形状，规划用地面积为746.33公顷；地块二（经济开发区南区）的四至用地范围为北至规划纬五路，南至规划纬七路，东至迎宾路以西约260m，西至工业区一街以西约200m，规划用地面积为67.58公顷。规划总用地面积为813.91公顷。
（2）功能定位
把博野县经济开发区打造成为冀中南地区乃至河北省的重要产业集聚基地；以橡胶机带、机械制造、有色金属加工、纺织和轻化工产业集群为产业导向的循环经济示范区；集生产科研、物流商贸、文化展示于一体，功能齐全的现代化新型开发区。
（3）产业选择和主要园区分布
博野县经济开发区确定以橡胶机带、机械制造、有色金属加工、纺织和轻化工产业为主，形成四个工业园区：城南工业园区、经济开发区南区、橡胶工业园区和都市产业园区。其中城南工业区位于朔黄铁路以北、博爱路两侧，主要发展有色金属加工、纺织等产业；橡胶工业园区位于定河路两侧，主要发展橡胶机带、机械制造等产业。
经济开发区产业选择和主要园区分布见表4。

表4    经济开发区产业选择和主要园区分布

本项目位于开发区橡胶工业园区的二类工业用地，符合园区产业定位及用地规划。开发区空间结构规划图见附图4，土地利用规划图见附图5。
（4）规划期限
规划期限为：近期2011—2015年；远期2016—2020年。
（5）园区准入条件
①橡胶履带、机械制造以及相关产业项目可入园区。不符合博野县经济开发区产业定位、污染排放较大的行业，如染整业、皮革业、造纸业、电镀、冶炼等行业不得入园。
②符合产业定位，但属于《产业结构调整指导目录（2011年本）》中的限制类项目；采用《产业结构调整指导目录（2011年本）》中淘汰的落后生产工艺装备的项目；生产《产业结构调整指导目录（2011年本）》中淘汰的落后产品的项目；不符合经济规模要求，经济效益差，污染严重的“十五小”及“新五小”企业，均不得进入园区。
③禁止发展以废气为主的重污染化工项目。
该企业为橡胶机带生产项目，产业定位、占地等内容符合园区规划要求。
（6）开发区配套公用工程
1）给排水水工程规划
①给水规划
规划区供水近期采用地下水，远期引自南水北调水源。
②排水工程规划
经济开发区地块内排水体制定为雨、污分流制。污水管及雨水管充分利用地形、地势，以便重力排水。
2）供热工程规划
经济开发区热力采用燃气热源，燃气引自博城南街与博爱路交口处的西气东输天然气管线。经济开发区内的供热由开发区南街南侧设置的一座锅炉房供热，毗邻天然气门站。
3）燃气工程规划
经济开发区燃气气源采用西气东输天然气。燃气引自博城南街与博爱路交口处的天然气门站。
本项目燃气由博野县奥德燃气有限公司提供，已签订供气协议（见附件6），天然气供热管网已铺至项目所在地。

环境质量状况
建设项目所在地区环境质量现状及主要环境问题（环境空气、地面水、地下水、声环境、生态环境等）：
（1）环境空气
SO₂、NO₂1小时平均值、24小时平均值和年平均值符合《环境空气质量标准》（GB3095－2012）二级标准；PM₁₀年平均值和24小时平均值因北方气候原因冬、春季有超标现象。
（2）地下水
地下水环境质量状况良好，符合《地下水质量标准》（GB/T14848－93）Ⅲ类标准。
（3）声环境
区域声环境执行《声环境质量标准》（GB3096—2008）3类声环境功能区标准，定河路两侧25m范围内执行该标准的4a类标准。


主要环境保护目标（列出名单及保护级别）：
依据项目污染物排放特征和项目周围环境敏感点分布情况及环境功能要求，确定项目的主要环境保护目标及保护级别，见表5：


表5    本项目环境保护目标及保护级别一览表

评价适用标准

（1）环境空气：执行《环境空气质量标准》（GB3095－2012）中的二级标准。
（2）地下水：执行《地下水质量标准》（GB/T14848－93）Ⅲ类标准。
（3）声环境：项目所在区域声环境质量执行《声环境质量标准》（GB3096-2008）3类区标准要求，定河路两侧25m范围内执行该标准的4a类标准。
环境质量标准及限值详见表6。
表6   环境质量标准及限值一览表

（1）锅炉烟气排放执行《锅炉大气污染物排放标准》（GB13271-2014）表3燃气锅炉排放标准。
（2）南厂界环境噪声排放执行《工业企业厂界环境噪声排放标准》（GB12348－2008）4类标准要求，其它厂界执行3类标准。
污染物排放标准见表7。


表7   污染物排放标准一览表

本次技改项目完成后，锅炉烟气总量控制建议指标见表8

表8  项目建成前后锅炉烟气总量控制指标一览表  单位：t/a

本次技改项目完成后以锅炉烟气污染物实际排放量作为污染物排放总量控制指标建议值，为：颗粒物0.061t/a、SO₂0.162t/a、NO_X0.490t/a。

建设项目工程分析

工艺流程简述（图示）：
本技改项目煤改气工程利用现有锅炉房，已完成锅炉设备的安装调试作业，故以下仅针对锅炉运行期工序流程进行简要分析。

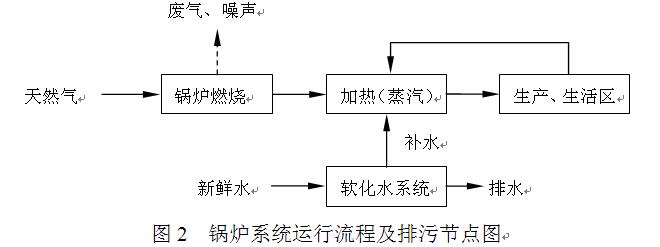

锅炉运转流程简述：项目锅炉所需软水经软水制备系统处理制得，注入燃气锅炉内；本项目所用天然气由罐车存储，天然气经专用管道进入燃气锅炉内燃烧，通过加热使锅炉内的软水变成高温蒸汽，循环水泵将蒸汽送至生产、生活区，使用后剩余热水回流至锅炉内循环使用，对管路系统损耗和排污损失水量定期补充。






主要污染工序：
项目各工序排污节点见表9。
表9     项目各工序排污节点一览表

项目主要污染物产生及预计排放情况

环境影响分析

施工期环境影响简要分析：
本次技改项目利用厂区现有锅炉房进行技改，现已建成，因此，不再进行施工期环境影响分析。

营运期环境影响分析：
1、大气环境影响分析
项目运营期主要的环境影响为锅炉烟气。
本项目锅炉为1.3t/h天然气锅炉，天然气用量为24.8万m³/a。根据《第一次全国污染源普查工业污染源产排污系数手册》中工业锅炉（热力生产和供应行业）产排污系数给出的参考值：每燃烧1m³天然气产生13.63m³烟气量，本项目烟气产生量为3.38×10⁶m³/a，污染物产生量分别为颗粒物0.061t/a、SO₂0.162t/a、NO_x0.490t/a，产生浓度分别为颗粒物18mg/m³、SO₂48mg/m³、NO_x145mg/m³。锅炉烟气经1根不低于8m高烟囱排放。项目锅炉烟气排放浓度符合《锅炉大气污染物排放标准》（GB13271-2014）表3燃气锅炉排放限值。燃气锅炉污染物排放量分别为颗粒物0.061t/a、SO₂0.162t/a、NO_x0.490t/a。
技改完成后颗粒物、SO₂、NO_X减排量分别为0.659t/a、2.908t/a、0.392t/a，大大减轻了锅炉烟气对周围大气环境的影响，对周围环境空气有明显改善。
2、水环境影响分析
本项目废水为软水制备系统排水，为清净下水，全部用于厂区泼洒抑尘，不外排，不会对地表水和地下水环境产生影响。
3、声环境影响分析
本项目主要噪声源为风机、泵类等设备运行时所产生的噪声，其源强约为80~95dB（A）。项目噪声设备均置于厂房内，风机安装消声器，泵类安装减振垫。采取措施后，噪声设备降噪量可达15-30dB(A)，可保证东、西、北厂界噪声满足《工业企业厂界环境噪声排放标准》（GB12348-2008）3类标准，南厂界满足4类标准。项目距离最近敏感点博阳花园小区730m，经距离衰减后，不会对周围声环境产生不利影响。

4、技改项目完成后污染物排放“三本账”
技改项目完成后污染物排放“三本账”见表10。

表10  技改项目完成后锅炉烟气污染物排放“三本账”一览表


建设项目采取的防治措施及预期治理效果

结论与建议

结论：
（1）工程概况
项目名称：煤改气项目。
建设单位：河北中澳橡胶有限公司。
建设性质：技改。
工程投资：30万元，环保投资1万元，占总投资的3.3%。
定员与工作制度：本技改项目完成后，需要工作人员2人，由现有工作人员内部调配，不新增劳动定员；工作制度为年工作300天，每天生产24小时。
建设内容：利用现有锅炉房，将原有燃煤锅炉替换为燃气锅炉，安装3t/h的燃气锅炉1台，为生产和生活区进行供热。
项目衔接：①给水：本项目用水由自备水井提供，为锅炉补水，用水量为1.1m³/d，能够满足项目需求；②排水：本项目废水为软水制备系统排水，排放量为0.2m³/d，用于泼洒抑尘不外排；③供电：本项目用电依托现有工程，由博野县变电站供给。
（2）环境影响可行性分析结论
①废气：本项目为煤改气项目，技改完成后颗粒物、SO₂、NO_X减排量分别为0.659t/a、2.908t/a、0.392t/a。大大减轻了锅炉烟气对周围大气环境的影响，具有显著的环境效益。
技改完成后，锅炉烟气中烟尘、SO₂、NO_X的排放浓度大大降低，排放满足《锅炉大气污染物排放标准》（GB13271-2014）表3燃气排放限值，对周围环境空气有明显改善。
②废水：本项目废水主要为软水制备系统排污水，为清净下水，泼洒抑尘不外排，不会对地表水和地下水环境产生影响。
③噪声：本项目主要噪声源为风机、泵类等设备运行时所产生的噪声，项目噪声设备均置于厂房内，风机安装消声器，泵类安装减振垫。采取措施后，可保证厂界噪声满足《工业企业厂界环境噪声排放标准》（GB12348-2008）3类、4类标准。经距离衰减后，不会对周围声环境产生不利影响。
（3）污染防治措施可行性分析结论

项目采用的各项污染治理工艺成熟、可靠，防治措施可行，可保证污染物达标排放，并可满足总量控制要求，区域环境质量水平可维持现状。
（4）污染物排放总量控制结论
本次技改项目完成后以锅炉烟气污染物实际排放量作为污染物排放总量控制指标建议值，为：颗粒物0.061t/a、SO₂0.162t/a、NO_X0.490t/a。
（5）“三同时”验收内容


表11   建设项目环境保护“三同时”验收内容一览表

附件

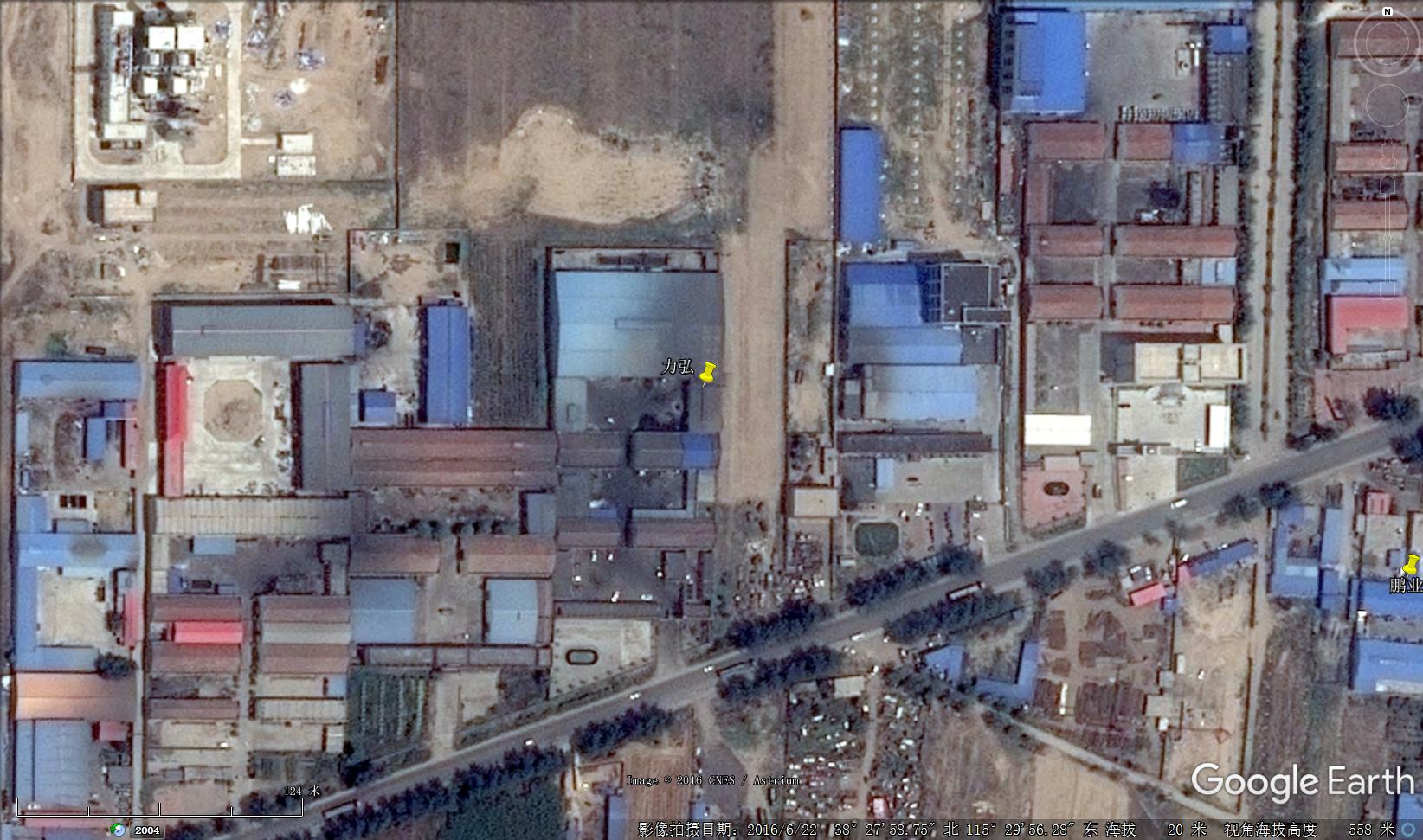

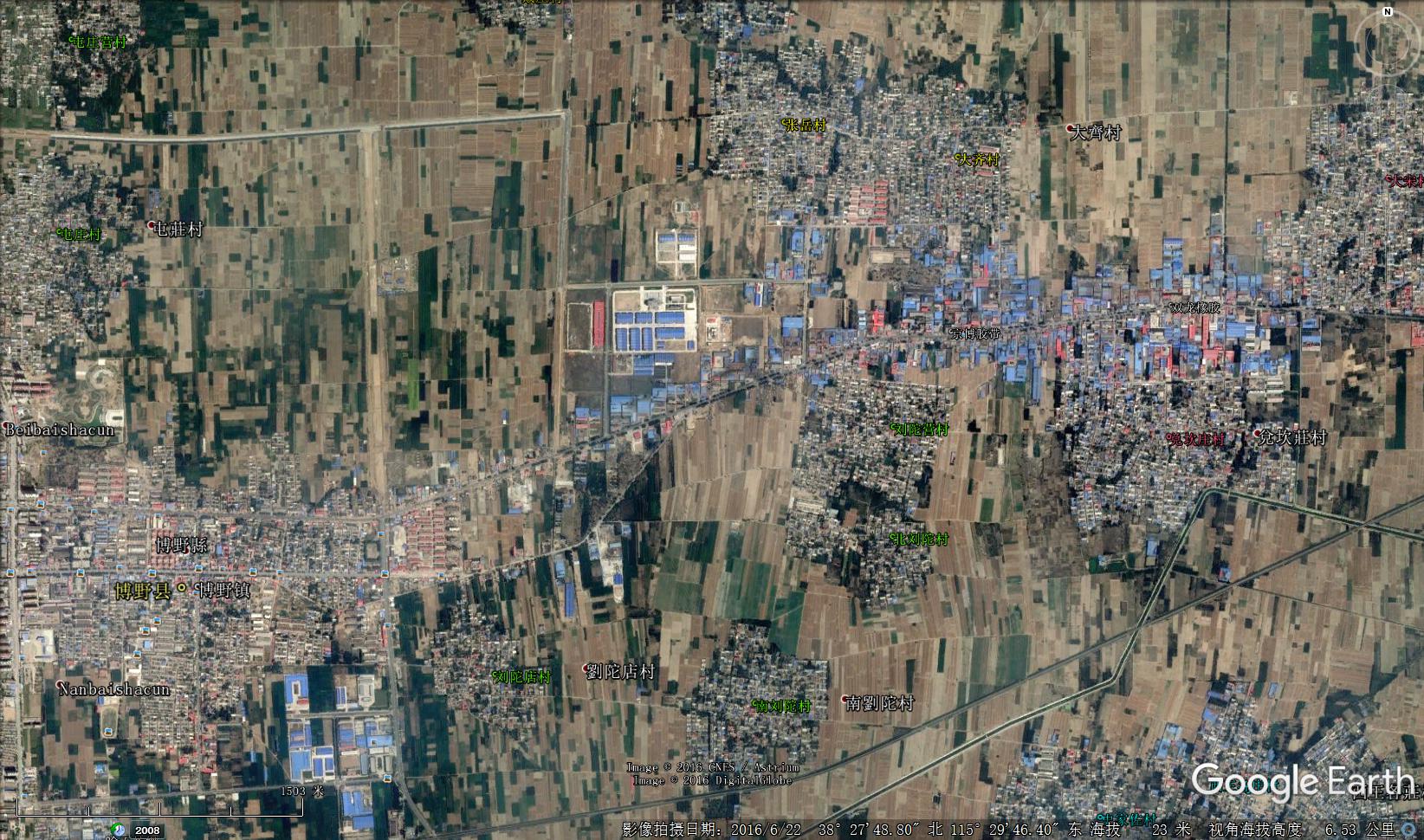

地理截图

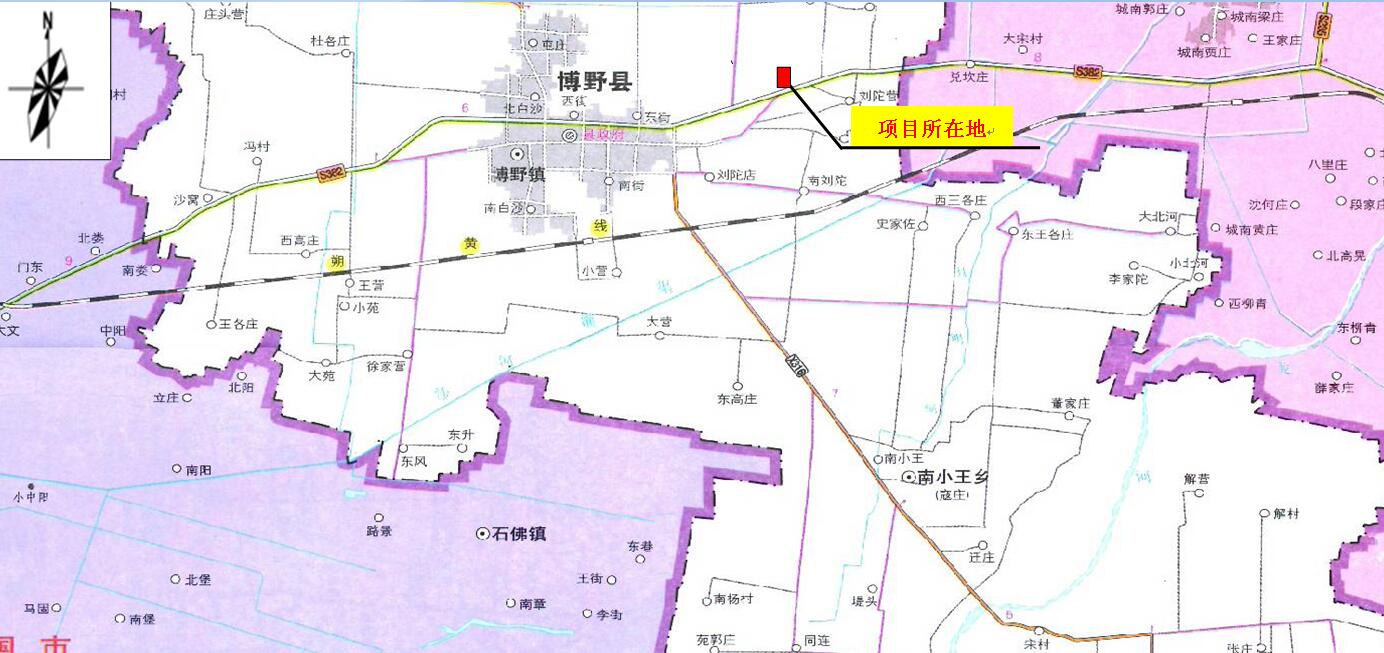

地理位置图

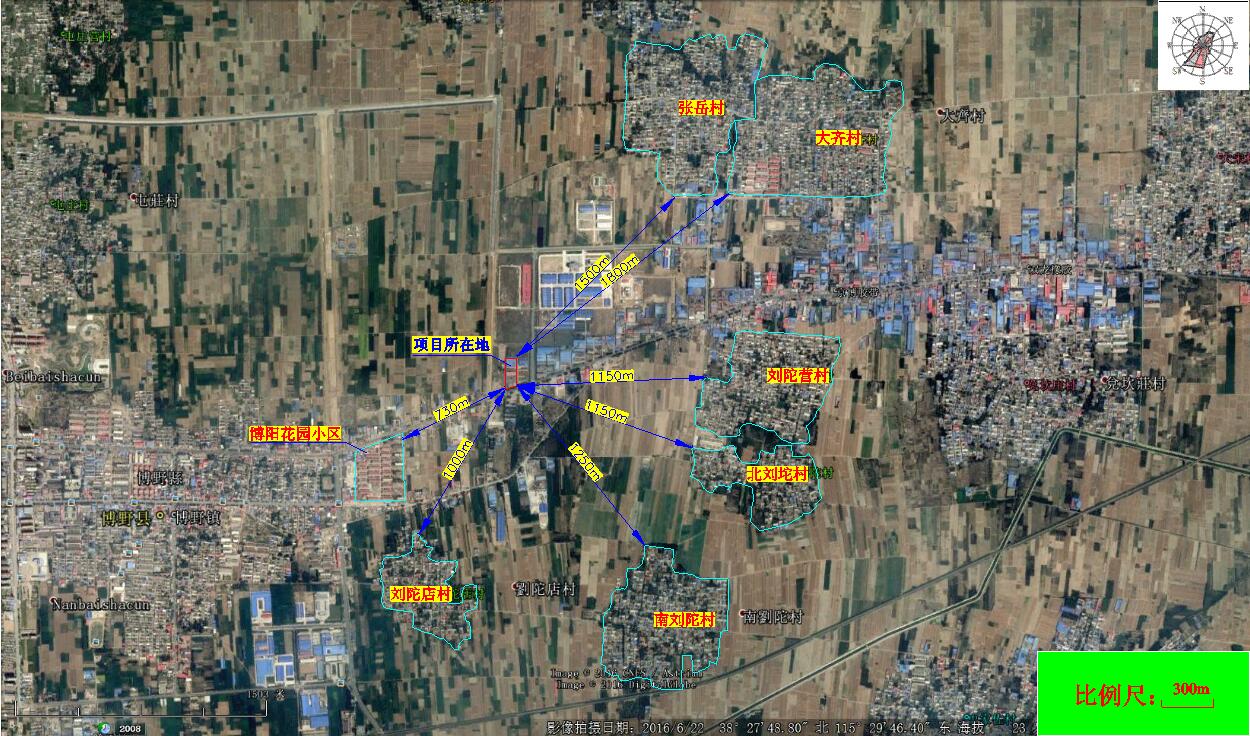

博野 力弘 周边关系图

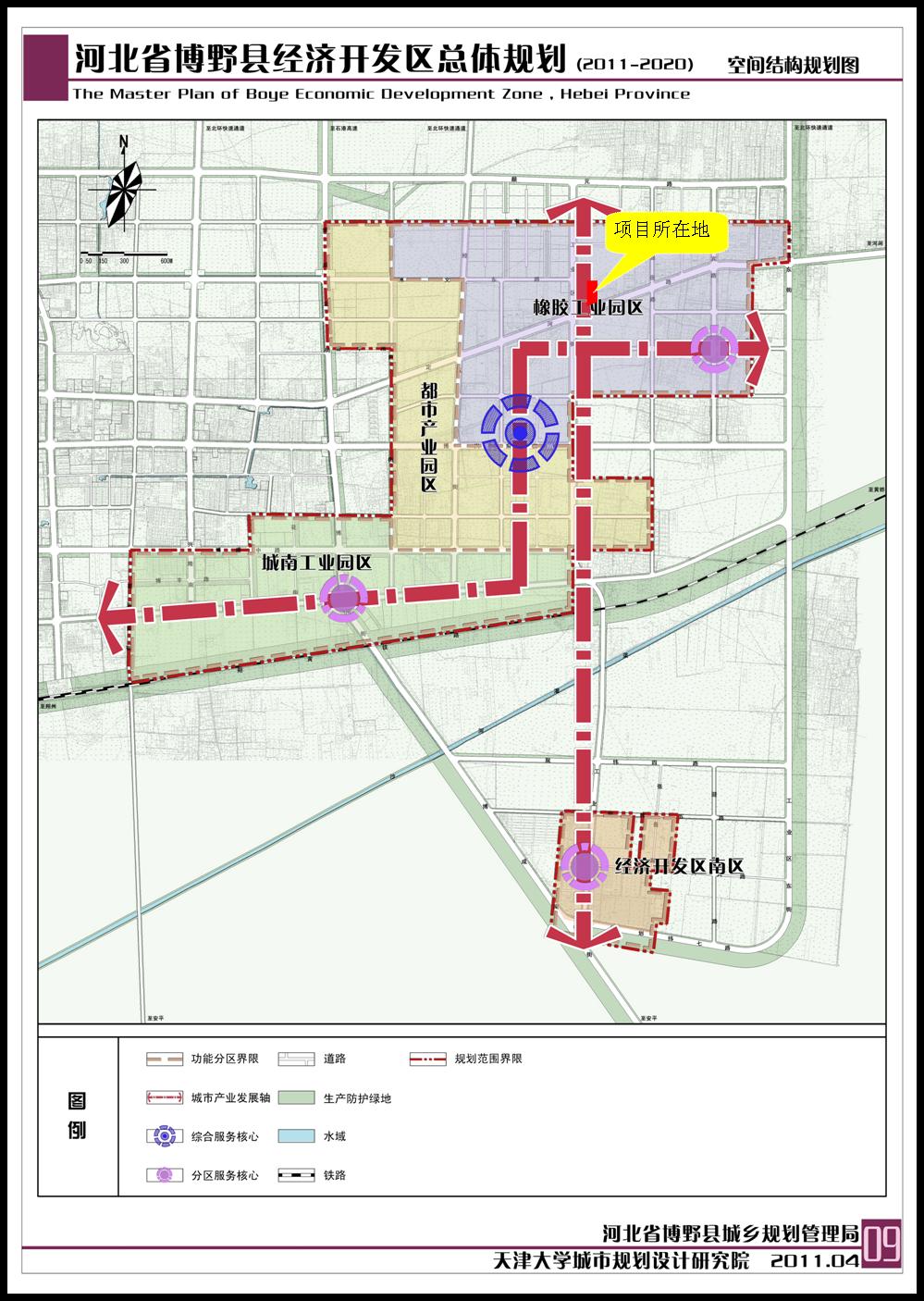

空间结构规划图

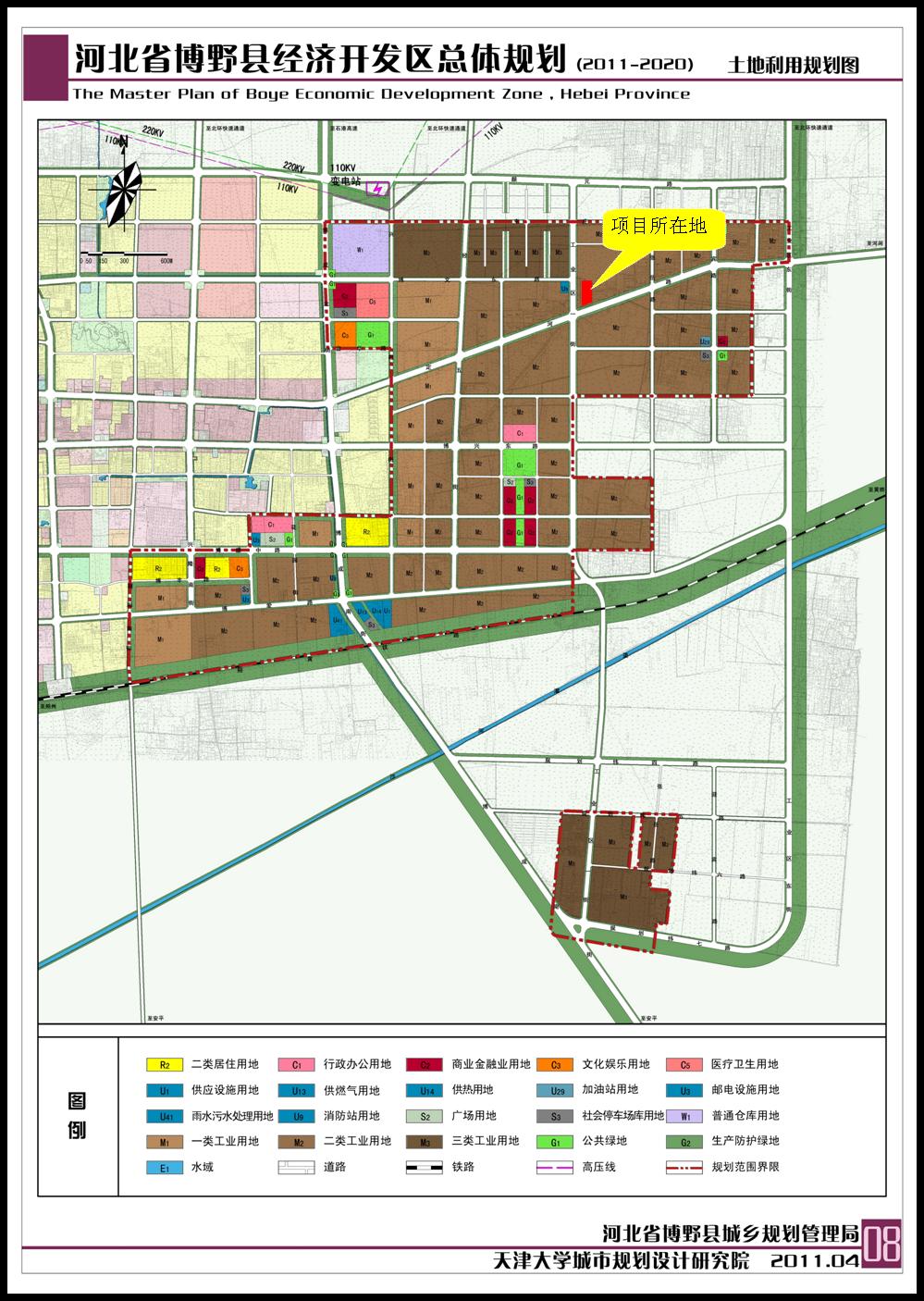

土地利用规划图


附图2 周边关系图



附图3 项目厂区平面布置图
